GCWM-2010 10kW/2450MHz连续波磁控管
日期:2021-08-24 浏览:10154
分享到:

该连续波磁控管为固定频率,全金属陶瓷结构,直热式纯钨阴极的大功率微波管。磁场由外附电磁铁提供,管体水冷、阴极引出部分风冷,微波能量从轴向天线输出,可直接激励矩形波导,供微波加热、烧结、等离子应用作功率源用。

基本参数

频率范围

2450MHz±10MHz

灯丝电压(预热时)

8.5±0.7V

灯丝电流(预热时)

47A

灯丝电流(工作时)

36A

阳极电压

 ≤ 10kV

 阳极电流

 ≤ 1.6A

输出功率

10kW

负载驻波比

≤ 3:1

冷却方式

管体水冷,阴极引出端强迫风冷

能量输出

BJ-22波导输出

效率

60%

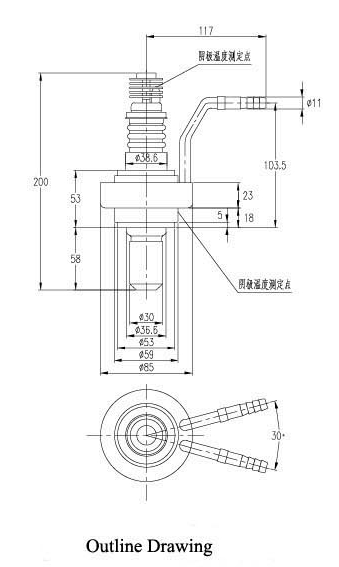

外形图:

联系电话:028-84372044, 13628002725 张经理
