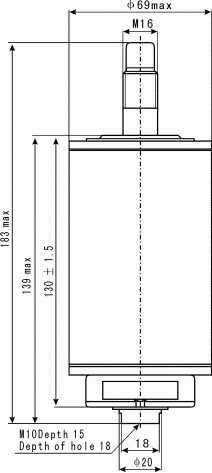

型号：TJC20-7.2/400
说明：TJC20-7.2/400真空灭弧室，额定电压7200V，额定电流400A。专用于JCZ5-7.2/400真空接触器。
TJC20-7.2/400
序号 | 主 要 技 术 参 数 | 单位 | |||
1 | 额定电压 | kV | 7.2 | ||
2 | 雷电冲击耐受电压（峰值） | kV | 60 | ||
3 | 短时（1min）工频耐受电压 | kV | 32 | ||
4 | 额定频率 | Hz | 50/60 | ||
5 | 额定电流 | A | 400 | ||
6 | 额定短时耐受电流 | k A | 4 | ||
7 | 额定短路持续时间 | s | 4 | ||
8 | 额定开断电流 | A | 4000 | ||
9 | 极限开断电流 | k A | |||
10 | 额定关合电流 | k A | 10 | ||
11 | 额定操作频率 | AC-3 | 次/h | ||
AC-4 | 3000 | ||||
12 | 短时操作频率 | 次/h | |||
13 | 使用类别 | AC | |||
14 | 电寿命 | AC—3 | 次 | 25×104 | |
AC—4 | 10×104 | ||||
15 | 机械寿命 | 次 | 30×104 | ||
16 | 触头开距 | mm | 4~5.5 | ||
17 | 触头自闭力 | N | 70±10 | ||
18 | 触头反力 | N | 90±10 | ||
19 | 额定触头压力下的回路电阻 | μΩ | ≤160 | ||
20 | 触头允许磨损厚度 | mm | 1.5 | ||
21 | 运动部分的质量 | kg | 0.33 | ||
22 | 内部气体压力 | Pa | |||
23 | 允许储存期 | 年 | 20 | ||
