CK-622 30kW/915MHz 大功率连续波磁控管
日期:2021-08-24 浏览:9653
分享到:

CK-622(CWM-30L) 30kW/915MHz连续波磁控管广泛用于微波加热、解冻、烧结、微波等离子应用等领域。

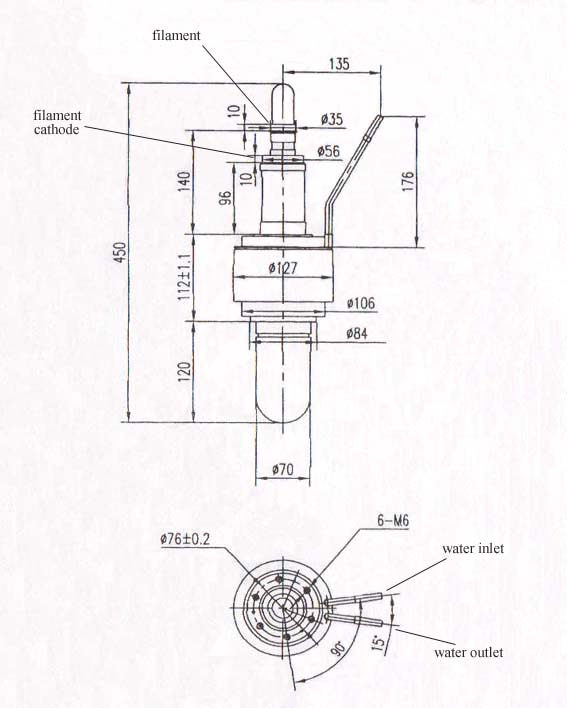

   CK-622(1M70A)型连续波磁控管是33厘米,固定频率,全金属陶瓷结构,直热式纯钨阴极的大功率微波管。磁场由外附电磁铁提供,管体水冷、阴极引出部分风冷,微波能量从轴向天线输出,可直接激励矩形波导,供微波加热作功率源用。


主要性能

频率

     915±25 MHz

阳极电流

2.8 A

灯丝电压

12.6±1.2V

灯丝电流

115 A

灯丝冷电阻

0.01 Ω

预热时间

60 S

磁场

1100 GS (电磁铁二极中间极轴上)

使用极限数据


最小

最大

灯丝浪涌电流


250A

灯丝电流


115A

预热时间

60S


阳极电压


14KV

阳极电流


3A

阳极输入功率


   35KW

阳极耗散


15KW

负载电压驻波比


输出功率30kw≤1.2、25kw≤2.5、20kw≤3

  阳极冷却水流量

8升/分


 阳极冷却水出水温度


50℃

金属表面温度


130℃

 陶瓷表面温度


150℃

典型工作状态

  灯丝电流(预热)

                   115A

                   115A

                   115A

灯丝电流(工作)

                   100A

                   98A

                   96A

阳极电压

                   12.5KV

                   12.5KV

                   12.5KV

阳极电流

                   2.0A

                   2.4A

                   2.8A

输出功率

                   20KW

                   25KW

                   30KW

负载电压驻波比

                   〈2.5

                   〈2.0

                   〈1.2

磁通密度

                   ~0.131T

                   ~0.129T

                   ~0.127T
