25KW/915MHz微波功率源(分离式)
日期:2021-08-25 浏览:220
分享到:

型号:GMG-9250

说明:微波功率源


GMG-9250 25KW/915MHz微波电源及传输系统



25kW/915MHz微波电源是我公司优化设计的大功率磁控管电源。该电源电压高、功率容量大、对相关元器件和微波传输测量系统及其保护功能有较高的要求,该电源系统由控制电源柜及微波传输系统组成。

一、磁控管电源系统:

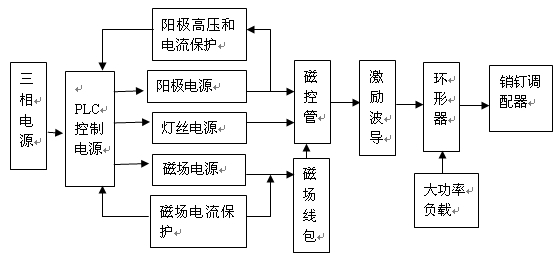

原理框图如下:

1、阳极电源:

1)高压变压器

2)采用三相全波整流得到阳极高压,阳极回路采用多种保护电路措施,PLC控制实现阳极电流过流保护,磁控管、电源和线包保护,确保测试电源系统稳定可靠工作。

2、灯丝电源:灯丝变压器带自动调压器,次极可靠高压隔离。

3、磁场电源:

1)自动调压器、全波整流。

2)磁场线包反馈控制线路。

3)磁场电流具有欠流保护功能。

4、控制电源柜:

PLC控制面板操作显示:

1)功率设定,数字显示

2)灯丝电流、阳极电压和电流、磁场电压和电流调节显示;

3)过流报警、冷却水超温和缺水报警;

4)微波源外形尺寸 1250(宽)x 1000(厚)x 2000(高)mm



二、波导传输系统

波导系统由以下部件组成:

1、专用激励输出波导BJ-9

2、30kW/915MHz,BJ-9大功率三端环形器

3、30kW/915MHz手动三销钉调配器

4、30kW/915MHz,BJ-9大功率负载



三、系统技术参数:

1、磁控管技术参数:

1)磁控管工作频率: 915MHz±15MHz

2)型  号:                CK-611

3)灯丝电压和电流: Uf =11~13V, If = 115A

4)阳极电压和电流: Ua = 12.5 kV, Ia = 2.4A

5)磁场线圈电流:     Ic =4. 5A

2、磁控管工作参数:

1)输入电源:    380VAC 50Hz 三相四线,容量50KVA

2)总功耗:       40kW

3)冷却水流量: 8L/min (包括磁场线圈)

 4)接地电阻:   小于4欧姆。

3、三端环形器:BJ-9(WR975)

1)负载驻波系数(VSWR):< 1.2

2)衰减:< 0.3 dB

3)隔离度:> 23 dB

4)承受功率范围:≤ 30kW

5)波导法兰尺寸:标准HD-FD9

6)冷却水流量: 3L/min

4、销钉调配器:  BJ-9(WR975)

1)负载驻波调节范围(VSWR): 1.1~30

2)功率范围: ≤ 30kW

3)波导法兰尺寸:标准HD-FD9

4)调节方式:  手动调节

5、水负载:BJ-9(WR975)

1)负载驻波系数(VSWR): ≤ 1.10

2)承受功率范围:≤ 30kW

3)波导法兰尺寸:标准HD-FD9

4)冷却水流量: 3~20L/min


联系电话:028-84372044 张经理:13628002725
