真空接触器灭弧室 TJC20-12/630
日期:2021-09-23 浏览:150
分享到:

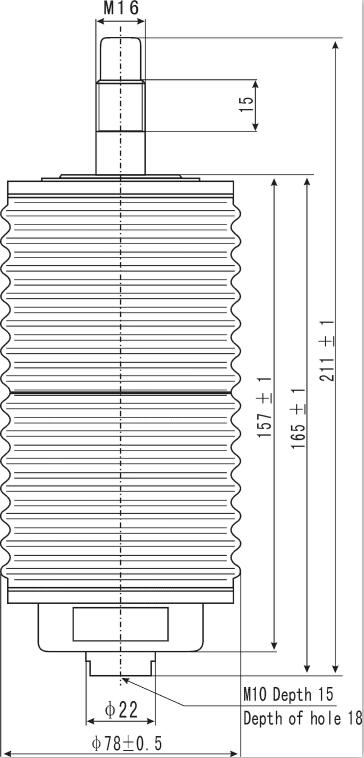

型号:TJC20-12/630

说明:TJC20-12/630真空灭弧室,额定电压12kV,额定电流630A。专用于JCZ5-12/630真空接触器。


TJC20-12/630

序号

主 要 技 术 参 数

单位


1

额定电压

kV

12

2

雷电冲击耐受电压(峰值)

kV

75

3

短时(1min)工频耐受电压

kV

42

4

额定频率

Hz

50/60

5

额定电流

A

630

6

额定短时耐受电流

kA

63

7

额定短路持续时间

s

4

8

额定开断电流

A


9

极限开断电流

kA


10

额定关合电流

kA

63

11

额定操作频率

AC-3

次/h


AC-4

300

12

短时操作频率

次/h


13

使用类别

AC


14

电寿命

AC—3

25×104

AC—4

5×104

15

机械寿命

30×104

16

触头开距

mm

5.5~7

17

触头自闭力

N

80±10

18

触头反力

N

110±10

19

额定触头压力下的回路电阻

μΩ

≤160

20

触头允许磨损厚度

mm

1.5

21

运动部分的质量

kg

0.49

22

内部气体压力

Pa

 ≤1.33×10-3

23

允许储存期

20



联系电话:028- 88491611 ;  张经理:13438981921
